SCH-CTG系列电流互感器过电压保护器

★主要用途

       SCH-CTG保护器主要用于各种CT二次侧的异常过电压保护。保护器接于二次绕组两端，正常运行时漏电极小，成高阻状态。当发生异常过电压时，保护器迅速动作而短路，面板上显示故障的部位，并有无源信号输出。当故障排除后，电路恢复原状后，又重新投入正常运行工作。
       SCH-CTG保护器应用于CT二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组等。

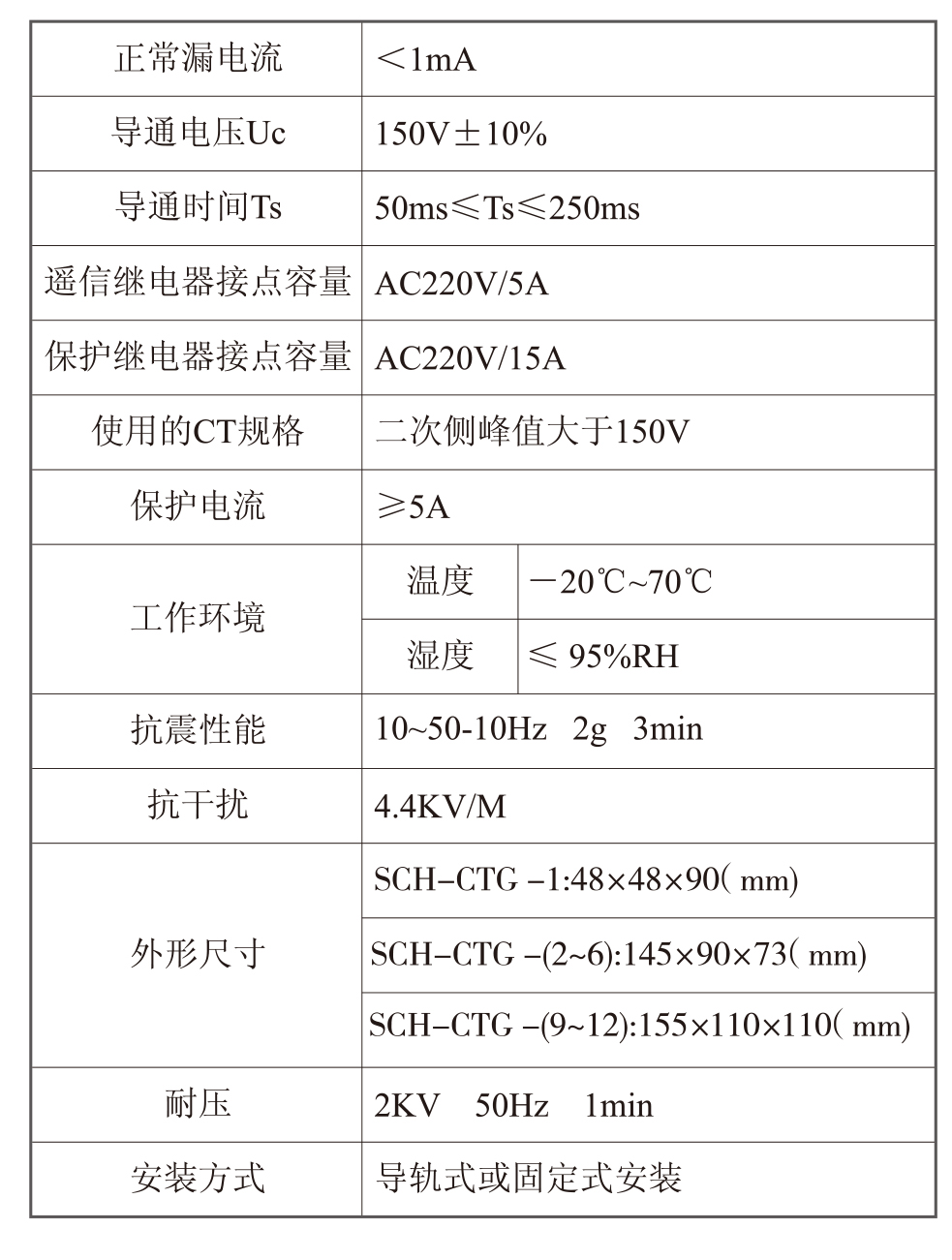

★技术参数

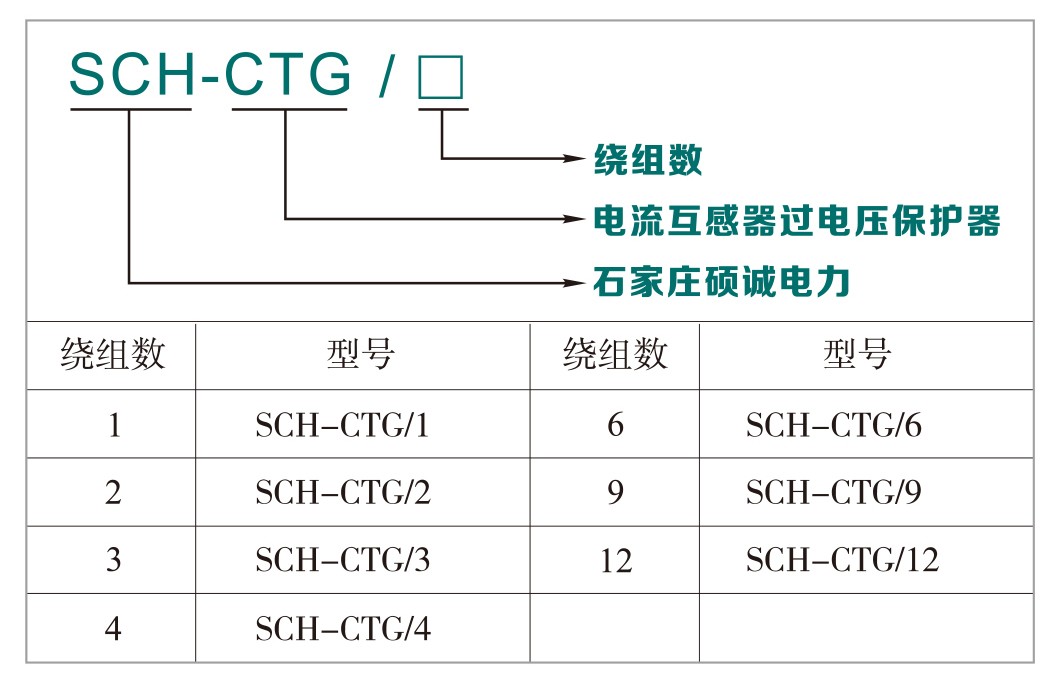

★型号说明

★主要功能

1、正常工作时，流入保护器的电流不超过0.1mA，不影响CT正常工作。
      2、当A(或B、C)，N两端电压超过150V时SCH-CTG短接A(或B、C、N)。
      3、继电器的接点容量大于15A。所以故障时，能使CT二次侧可靠短路。
      4、继电器接点具有保持功能，按压“复位”按钮，才能解除保护。
      5、若是在停电状态下解除了故障，掉电后装置自动复位。
      6、装置提供一对常开接点和一对常闭接点。可接各种声光报警器或提供给综合保护装置使信息远传。当保护动作时，常开闭合，常闭打开，接线方式如下图。
