SCH-BMD系列变压器排油注氮灭火装置

一、产品介绍

变压器排油注氮灭火装置是专门用于油浸式变压器的消防灭火装置，它通过排油泄压和注氮灭火来有效扑救变压器火灾。设计理念是“预防为主，防消结合”，旨在降低变压器因故障引发的风险，并在真正火灾发生时迅速反应，抑制火情蔓延，保护设备和减少损失。排油注氮灭火装置适用于各种大型油浸式变压器，尤其是发电厂和变电站中的大型变压器，大大提高了变压器的消防安全性能。

二、工作原理

控制系统接收到电气故障信号、温度探测信号以及重瓦斯信号等关键信号后，当所有信号同时满足，会立即启动排油机构，灭火装置快速开启排油阀，变压器通过排油阀排掉部分变压器油泄压，同时由于流量加大，置于储油柜和变压器之间的断流阀关闭，阻止储油柜内部油再流向变压器。

经过一定延时后，灭火装置开启氮气释放阀向变压器底部注氮，氮气进入后会充分搅拌变压器内的油，使油温快速降至燃点以下，同时大量的氮气充满整个变压器油箱，隔绝氧气，从而实现灭火和防止复燃的目的。

三、结构组成

1、控制系统：是装置的 “大脑”，负责接收和处理来自各个传感器的信号，如油温传感器、重瓦斯继电器、火灾探测器等信号，根据预设的逻辑判断是否启动排油注氮程序，并对排油阀、氮气释放阀等执行机构进行控制。

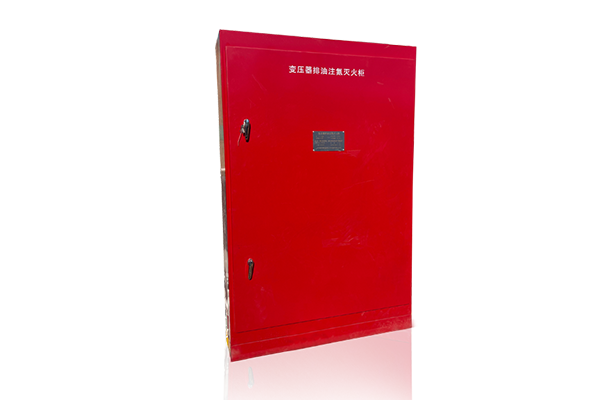

2、消防柜：通常安装在变压器附近，内部有氮气储存钢瓶、氮气释放阀、氮气减压阀、油气隔离、低通高阻及注氮信号反馈的组合阀体等装置。

3、断流阀：安装在重瓦斯继电器和变压器油枕之间，在排油泄压时自动切断油枕与变压器之间的补油通路，防止油枕里的油在排油过程中流出。

4、排油管路：连接在变压器上部，主要包括排油管道、排油阀、检修阀等。

5、注氮管路：连接高压氮气瓶及变压器，主要包括注氮管路、氮气释放阀、油气隔离组件、氮气减压阀等。

6、火灾探测装置：用于实时监测变压器是否有火灾发生，常见的有熔点合金探测器，当温度达到动作温度时，会向控制系统发送信号。
