SCH-XQY 系列电力一次消谐装置

6 ~ 35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)有两个相关问题需解决:
a.PT 的铁磁谐振产生的过电压常使设备内绝缘击穿、外绝缘放电，且常因事故处理不及时或事故扩大而造成大面积停电;
b.电网中的弧光接地使PT频频烧毁。
使用XQY 系列电力一次消谐装置可有效地解决上述问题:1、消除或阻尼PT非线性励磁特性而引起的铁磁谐振过电压，这种谐振过电压会导致系统相电压不稳定;2、能有效地抑制间隙性弧光接地时流过PT绕组的过电流，防止PT的烧毁;3、限制系统单相接地消失时在PT一次绕组回路中产生的涌流,这种涌流会损坏PT或使PT熔丝熔断;
4、当系统发生单相接地后可较长时间保护PT免受损坏。
XQY 系列电力一次消谐装置没有瓷套，装置本体是以特殊原料经独特工艺烧成，本体之间用特制合金连接,可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装,很受用户欢迎。

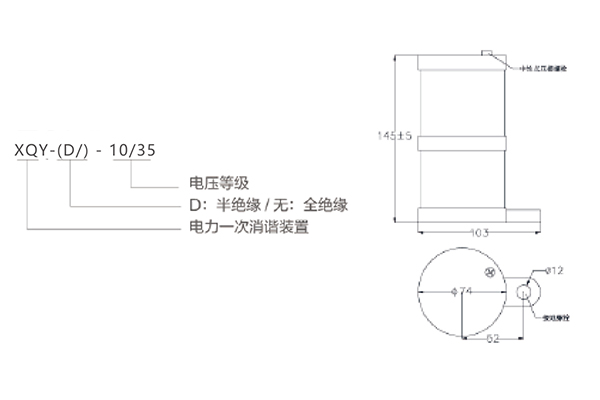

型号说明

功能及特点
我公司最新推出的XQY系列电力一次消谐装置,全部采用大容量非线性元件及特制合金进行制造。该装置的主要特点有:
1.XQY系列电力一次消谐装置全部采用特殊合金进行制作，更采用单片大通流非线性元件,消除了原多片并联结构的消谐装置中通流不均匀现象,性能更加稳定。
2.PT高压熔丝一般为0.5A,而一次消谐装置烧断时;可能导致 PT中性点不接地及其他事故。由于采用更优秀材料及工艺生产，XQY系列电力一次消谐装置通流能力高达500mA。
3.XQY系列系列电力一次消谐装置针对半绝缘PT提供特制半绝缘消谐装置(带D型),可以有效限制消谐装置两端电压，从而保护中性点绝缘。
4.XQY系列电力一次消谐装置体积超小,尤其适合于PT柜及手车柜中安装。整个消谐装置采用金属材料直接连接,无瓷套,无炸裂危险。
5.针对部分电压互感器安装微机消谐装置后开口三角出现较大谐波电压,安装XQY系列电力一次消谐装置可有效抑制PT开口三角两端的谐波电压。

主要电气参数

电力一次消谐装置本体主要电气参数表:
表格中的参数为我公司典型产品参数,如用户有不同要求,我公司可根据用户要求生产。
